青青草视频污版下载现代恒温恒湿菲林柜产品功能概述以及用途简介

菲林由PC/PP/PET/PVC料制作而成，指印刷制版中的底片。菲林一般都是黑色，所以也有黑片的叫法。黑片在正常生产过程中，不注意存储使用，都会有3-4mil无法对板，且长边、短边都出现伸缩现象，这将严重影响生产品质及效率。到底是什么因素影响黑片变形无法对板，我做了以下实验：

1、D/F无尘房与黑片存储房环境温湿度的变化：

项目    D/F房温湿度变化    黑片存储房温湿度变化

时间     温度    湿度             温度   湿度

8:00     20℃  54%RH       26℃  35%RH

10:00    21℃  48%RH       26℃  32%RH

12:00    20℃  50%RH       28℃  35%RH

14:00    19℃  49%RH       25℃  30%RH

16:00    20℃  51%RH       28℃  32%RH

18:00    22℃  53%RH       27℃  33%RH

20:00    21℃  52%RH       26℃  32%RH

从上述测试数据可了解到，黑片存储房的温湿度值和工艺要求的温湿度值是有很大差距的。因为黑片存储房间的温湿度没有受控。而黑片的工业要求控制温湿度值是温度：22±2℃ 湿度：45-65%RH。

2、测量黑片菲林房与D/F无尘房的温湿度对菲林尺寸的影响。

方法：将在D/F新复制的两张GII，分别放置于D/F与菲林房的GII存放柜，放置12H、24hr、 36H后，拍板测其变形量

项目   温湿度范围   存放6H变化   放12H变化   存放24H变化   存放36H变化

D/F无尘房19-22℃，48-58%RH   +0.8mil    +1.5mil    +1.5mil    +2.0mil

A/W菲林房23-26℃，35-37%RH   -0.8mil    -1.0mil    -4.5mil    -3.0mil

3、测试氨水机温度变化对GII的影响

方法：GII过氨水机时调整不同显影温度，显影后即刻与黑菲林对比；

   50℃          55℃          60℃          65℃                     备注

无明显变化    无明显变化    无明显变化    无明显变化    过氨水三次，氨水流量相同，速度相同

4、拆开密封包装的GII悬挂静置24hr与不悬挂静置24hr及刚开密封包装的GII作对比.

实验结果分析：

（1）从试验中可以看出在正常情况下黑菲林、黄菲林在复制、使用、贮存等状况下，温湿度的不稳定或控制相对较弱时都会影响到黑菲林、黄菲林的变形。原因是菲林受到储存环境的温度及相对湿度的影响而影响，故A/W菲林房温湿度不稳定是影响菲林变形的主要原因之一。

（2）试验三结果表明，黄菲林显影不同温度（50-65℃）工作的影响，对GII尺寸变形影响不大。

（3）新领用的GII如果没有折包静置24hr，以适应环境对其影响，复制后的GII在使用过程中比，未静置的GII较易发生变形；而悬挂静止与不悬挂静止（平放）的的相比无明显太大区别。

（4）从近段时间修改菲林的情况可以看出，现所需修改的菲林主要为缩短，且跟进中发现大多表现为刚出新出菲林，其所缩短的系数不一，**小缩短系数为2mil**大则缩短6mil左右，而此情况据以往的经验来看为长期存在，而有时则表现为单一的一面菲林有时则二面都有，时好时坏极不稳定，故光绘机的精度存在较大质疑，是影响我司菲林变形的主要原因。

结论与对策：

1、由于菲林的贮藏、使用环境的温湿度是直接影响到菲林变形主要原因之一，故现要求黑片 房与D/F菲林房的温度务必控制在22±2℃，湿度控制在45-65%RH；

2、针对光绘机精度而影响菲林变形问题，建议PE外发一套变形量较大的菲林到其它厂家测试二次元，以确定光绘机的精度是否满足于日常生产品质要求。

3、为了更好的控制菲林的伸缩问题，现要求干区在复制GII时严格按以下要求执行。

①重氮片静置，重氮片于仓库领回后，拆开包装盒及内包装胶袋使重氮片裸露于空气中，并包装盒上作好时间标识，在然后于线路/绿油车间静置24H后方可用于复制生产菲林。

②黑片静置，黑片于工程部菲林房下发领取后，必须于线路/绿油车间静置30min，以适应其工作环境，后方可用于复制GII。

③黄菲林静置，复制后之黄菲林需静置≥15min后方可作显影，显影温度不宜超过60℃。

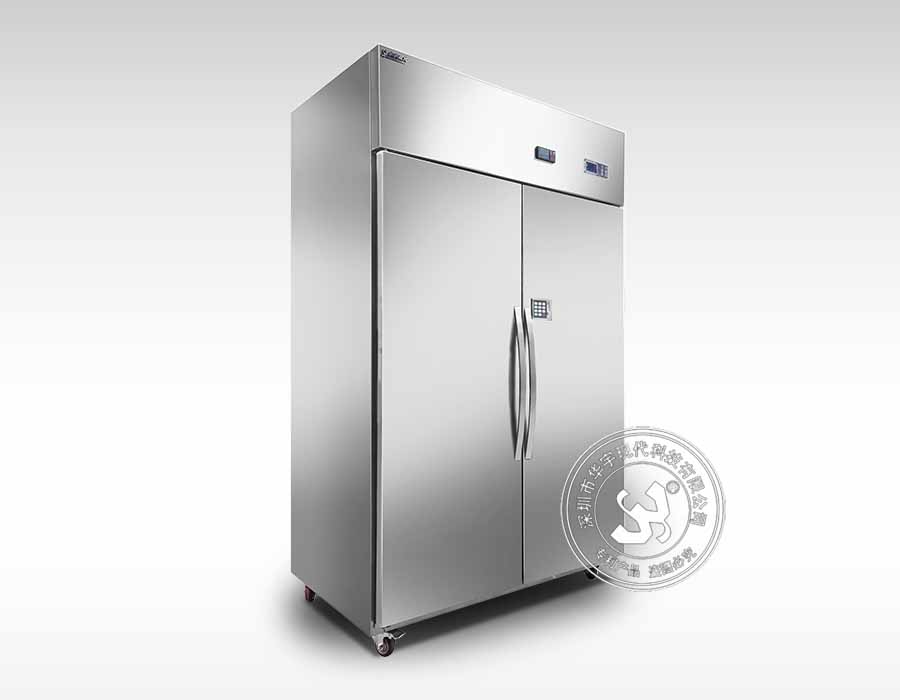

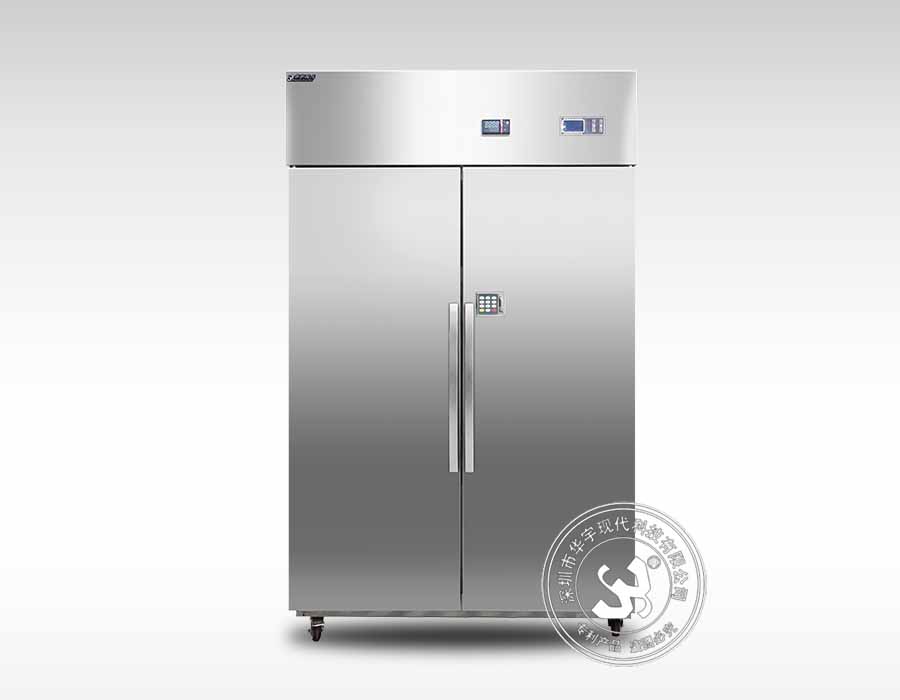

柜体结构：

1、柜   门：不锈钢材质。（可更好的隔热、制冷和美观大方）柜门装有永磁密封胶条，确保柜内的密闭性。

2、柜   内：装有原装瑞士进口温湿探头，精准度高，波动值小于3%，终生无需矫正。

3、柜内底部：置有加温模块。

4、前门面板：美白明洁，附有LCD显示屏和控制系统，蓝屏白字，美观明了。

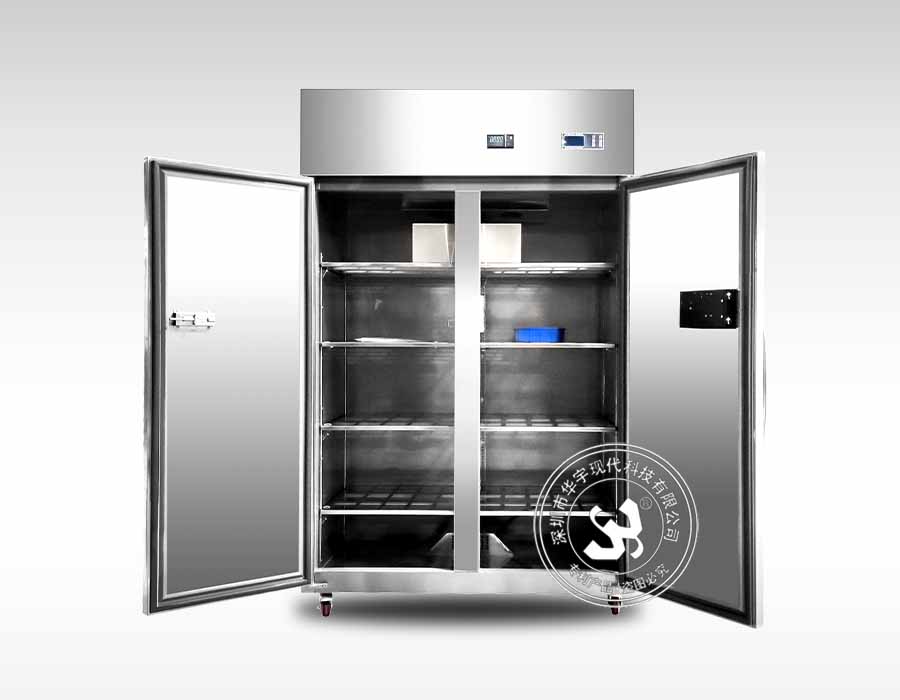

5、柜体内壁：置有6-8组层板托住，确保了层板的稳定和承载量。

6、顶部散热：用于防尘，散热，内置核心装置模块。

7、柜体壁内：均匀装有蒸发管，保证柜内温度均匀。冷媒：R134环保型。

8、柜体底部：制冷装置：品牌压缩机。

9、加湿装置：超声波加湿器。

恒温恒湿菲林柜规格型号：

恒温恒湿菲林柜性能参数：

注：订做各种非常规尺寸型号恒温恒湿菲林柜，以及特殊参数恒温恒湿菲林柜定制，欢迎来电咨询！

恒温恒湿菲林柜温湿度调节工作方式和优势

降温方式和优势

1．降温系统：

冷  煤：R134环保型

压缩机：品牌压缩机

电控系统：青青草视频污版下载现代专利-电脑智能单片微机控制

冷凝器，蒸发器，铜管品牌——青青草视频污版下载现代技术

2．升温系统：

加  温：PTC恒温半导体

3．除湿系统：青青草视频污版下载现代知识产权保护，国家发明专利（干燥剂除湿）除湿-再生四系统交替执行干燥气体内外循环方式保证箱内的干燥度恒定；除湿系统是恒温恒湿存储柜的核心系统，它采用青青草视频污版下载现代**技术-拥有一项国家发明技术和多项结构新型技术专利：201220603922.8；201210460096.0；

4．加湿系统：微电脑控制运作的品牌超声波或湿膜加湿器。
